Test delle linee di riempimento
Eseguiamo test penetranti e UV sulle linee di riempimento per individuare crepe e zone lavate in modo insufficiente.
Eseguiamo test penetranti e UV sulle linee di riempimento per individuare crepe e zone lavate in modo insufficiente.
Sulle linee di riempimento eseguiamo due tipi di test – il test di integrità (crack test) e il dye/shadow test per la verifica del corretto funzionamento del processo di pulizia.
La linea di riempimento deve essere pulita, asciutta e sgrassata prima del test.

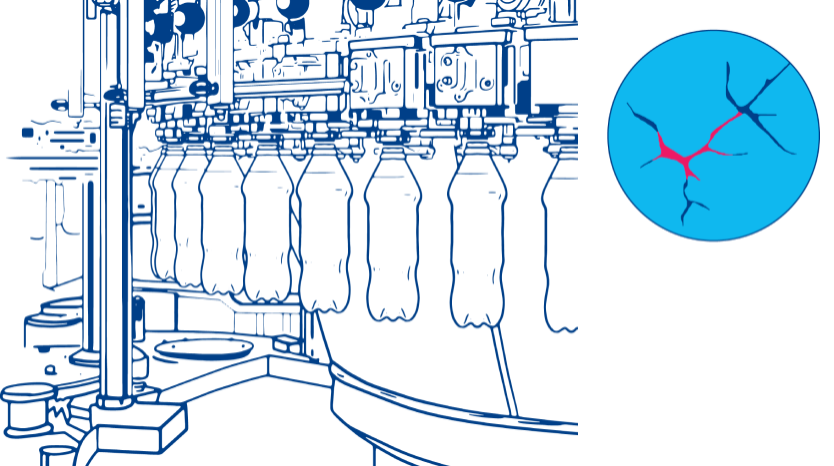

Il test penetrante della linea di riempimento consiste nella penetrazione dello spazio interno con uno speciale liquido penetrante e nel suo successivo controllo completo. Cerchiamo in particolare tutte le aree in cui il liquido penetrante aderisce o fuoriesce, come ad esempio: crepe, pori profondi, difetti delle saldature o altri danni gravi.
Non cerchiamo invece i punti in cui non si verifica l’adesione o la fuoriuscita del liquido penetrante, poiché in questo caso non si tratta di danni gravi al materiale e tali difetti superficiali possono essere presenti in numero maggiore nell’impianto. Si può trattare, ad esempio, di ammaccature, graffi o corrosione superficiale senza deformazioni significative del materiale.
Dopo la nebulizzazione del liquido penetrante sulla linea, questo viene lasciato agire per il tempo necessario (di solito circa 30–45 min). Successivamente segue il lavaggio con acqua e l’asciugatura.
La rilevazione della linea di riempimento viene effettuata tramite un esame dettagliato della superficie del materiale sotto luce UV.
Parte integrante del nostro test è la fotodocumentazione. I riscontri vengono fotografati sia sotto luce UV che in luce normale. La documentazione minima comprende una foto della linea e foto delle singole parti della linea.

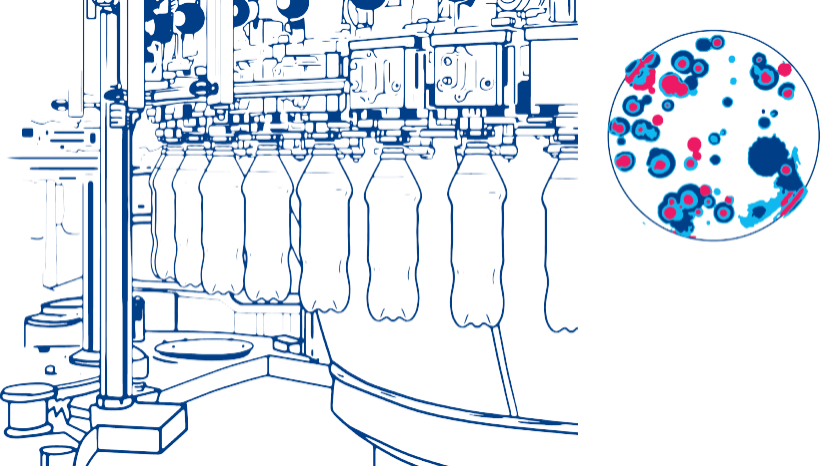

Il dye test della linea di riempimento consiste nella penetrazione dello spazio interno con uno speciale liquido penetrante e nel suo successivo controllo completo. Cerchiamo in sostanza tutte le parti in cui il sistema di lavaggio funziona in modo insufficiente, il che si manifesta con residui di liquido penetrante sulla superficie della linea di riempimento. Questo test non include la diagnostica dei punti danneggiati.
Dopo aver spruzzato la linea con il liquido penetrante, si lascia agire per il tempo strettamente necessario (di solito circa 30-45 min). Successivamente viene riavviato il programma di lavaggio della linea e, al termine, i risultati vengono valutati sotto luce UV.
Parte integrante del nostro test è la fotodocumentazione. I riscontri vengono fotografati sia sotto luce UV che in luce normale. L’estensione minima della fotodocumentazione comprende una foto della linea e foto delle singole parti della linea.
