Trubkové výměníky tepla Funke

Řešení pro sériovou výrobu a orientovaná na zákazníky

Více než tři desetiletí je firma FUNKE specialistou v oblasti vývoje a výroby výměníků tepla s teplosměnnou plochou o velikosti až 2000 m2 pro všechny běžné průmyslové aplikace i konstrukce.

V oblasti trubkových výměníků tepla disponuje firma FUNKE vyzrálým programem speciálních konstrukčních řad, který splňuje všechny požadavky v oblasti výroby strojů a zařízení. Značka "FUNKE" se vyznačuje nejvyššími jakostními požadavky a řešeními orientovanými na přání zákazníka.

Provozní návod trubkové výměníky

Deskové výměníky tepla Funke

Více než tři desetiletí je firma FUNKE specialistou v oblasti vývoje a výroby výměníků tepla s teplosměnnou plochou o velikosti až 2000 m2 pro všechny běžné průmyslové aplikace i konstrukce.

V oblasti deskových výměníků tepla disponuje firma FUNKE vyzrálým produktovým programem splňujícím téměř všechny požadavky zejména v oblasti výroby strojů a zařízení. Speciální systém "Off-Set" od FUNKE s asymetrickými průtokovými kanály umožňuje vyrábět vysoce účinná a nákladově výhodná zařízení, jejichž teplosměnný výkon (v závislosti na dimenzování) je v porovnání s deskovými výměníky tepla běžně dostupnými na trhu o téměř 17 procent vyšší.

Šroubované deskové výměníky tepla (konstrukce rámu)

FUNKE – teplosměnné desky se vyznačují termodynamicky optimalizovaným zvlněním a umožňují kompaktní, nákladově výhodná řešení problémů. Náš program zahrnuje jednocestné a vícecestné deskové výměníky tepla s teplosměnnou plochou o velikosti až 2000 m².

FP / FPS

Technická klíčová data:

• teplosměnná plocha/deska: 0,04 - 3 m² bar
• max. provozní tlak: 25
• max. provozní teplota: 195°C

Bezpečnost:

Naše desky jsou opatřeny v oblasti vstupu a výstupu dvojitým těsněním, která zabraňují smíchání obou médií. Provedení jako bezpečnostní tepelné výměníky obsahují dvojité desky, které jsou vybaveny speciálním těsnicím systémem.

Materiál desek:

• Pro sériové produkty: ušlechtilá ocel 1.4301/AISI 304, 1.4401/AISI 316
• Na žádost zákazníka: 1.4539, 254 SMO, titan. Další materiály na základě poptávky.

Těsnicí materiál:

• NBR (nitrilový kaučuk)
• EPDM (etylen-propylenový kaučuk)
• Viton (fluorový kaučuk)
• Další na základě poptávky

Speciální provedení:

• bezpečnostní deskové výměníky tepla (FPSS)
• provedení V2A pro aplikace Food a FDA
• výměníky tepla s dvojitými deskami jako kompaktní jednotka včetně přepínacích armatur
• deskové výměníky tepla se svařenými kazetami (FPG)

Provozní návod deskové šroubované

Letované deskové výměníky tepla

Konstrukční řady GPL, GPLK a TPL dosahují vysokého výkonu při přenosu tepla, aniž by docházelo k výrazným tepelným ztrátám. Prostřednictvím termodynamicky optimalizovaného zvlnění tvarovaných desek z ušlechtilé oceli, stejně jako turbulentní vestavby (TPL) docílíme již při nízkých objemových proudech vysoce turbulentní průtok. Tento umožňuje vysoce produktivní využití disponibilní teplosměnné plochy a tím velmi účinný přenos tepla. Turbulence jsou navíc spojeny se silným samočisticím efektem, který ještě více zkracuje dobu odstavení zařízení z provozu při provádění údržby. Letované deskové výměníky tepla FUNKE mohou být provozovány s vysokými tlaky a teplotami a vyznačují se kompaktní konstrukcí.

GPLK (teplosměnné desky s V zvlněním)

Oblast využití:

Primárně v oblasti topení, klimatizace, odvětrání, chlazení motorů a rekuperace tepla. Univerzálně využitelné s nejrůznějšími druhy médií.

Technická data:

• max. provozní tlak: 30bar
• max. provozní teplota: +200°C

Materiál:

• desky WA: 1.4401 / AISI 316
• Lot: měď
• Nikl (NPLK)

Znovuuvedení produktu FUNKE TPL

Oblast využití:

Znovuuvedení produktu: FUNKE TPL vyniká mezi letovanými deskovými výměníky tepla optimalizovaným výkonem přenosu tepla.

Výkon letovaných deskových výměníků tepla TPL, které byly původně vyvinuty například pro hydraulické chlazení a chlazení motorového oleje, byl optimalizován a tyto výměníky mohou být nyní používány i pro další aplikační procesy při výrobě strojů a zařízení. TPL splňují vysoké požadavky kladené touto oblastí na spolehlivost a termodynamickou účinnost - a přitom mohou být velmi variabilně dimenzovány!

Mimořádně vysoký výkon při přenosu tepla je dosažen diagonálním vedením média a speciálními turbulentními vestavbami v průtočných sloupcích desek výměníku, tedy technikou, kterou vyvinula a vyrábí výhradně firma FUNKE. Turbulentní vestavby jsou nabízeny ve dvou různých provedeních, proto je možné velmi flexibilně navrhovat jejich technické řešení. Další předností těchto výměníků tepla je jejich vysoká zatížitelnost, neboť jejich plošné letování umožňuje dosáhnout podstatně vyšší bezpečnost při stresovém zatížení v porovnání s bodovým letováním u běžných letovaných deskových výměníků tepla. Stresové stavy, k nimž ve výměnících tepla dochází například při výkyvech tepla a tlaku, mohou být díky plošnému letování daleko lépe absorbovány. TPL můžeme provozovat s různými médii. U médií s vyšší viskozitou umožňuje vysoký přestup tepla výkonného výměníku TPL vyrábět i malé konstrukční velikosti s malými nároky na prostor. Na žádost zákazníka může být dodána i prodloužená koncová deska, která navíc usnadní montáž již tak velmi kompaktního zařízení.

Technická data:

• Teplosměnné plochy/deska: 0,035 - 0,286 m²
• max. provozní tlak: 30bar
• max. provozní teploty: -100°C...+200°C

Materiál:

• desky WA: 1.4404 / AISI 316 L
• Lot: měď 99,9%

GPLB

Oblast využití:

Mnohostranné možnosti využití, také ve speciálních aplikacích v chemických zařízeních a laboratořích, kde se pracuje s vysoce korozivními médii, jakými jsou teplonosné oleje. V oblasti domovních instalací využívány jako systémové rozdělení okruhů jakými jsou rozvody dálkového tepla, solární technika a tepelná čerpadla, ale také v podlahovém topení a v ohřevu užitkové vody.

Vhodné pro pitnou vodu jako letované ocelové tepelné výměníky neobsahující barevné kovy.

Technická data:

• max. provozní tlak: 25 bar / 30 bar (standardní provedení
• max. provozní teploty: -200 až +350°C (standardní provedení)
• certifikace CE

Materiál:

• 100% ušlechtilá ocel

Provozní návod deskové pájené

Olejová/vzduchová chladící zařízení

Okan

V oblasti olejových/vzduchových chladicích zařízení může být většina aplikací realizována díky rozsáhlé nabídce sériových zařízení FUNKE. Vybrat si můžete ze 17 OKAN standardních konstrukčních velikostí s chladicím výkonem až 6,2 kW/K v jednocestném nebo trojcestném provedení s odstupňováním, která jsou běžně na trhu požadována. Vyvíjeny jsou navíc pro potřebu výroby zařízení, stejně jako pro sériové výrobce zvláštní produkty, které jsou ušity na míru daného projektu.

Aplikace

• Chlazení olejů, hydraulických kapalin a emulzí okolním vzduchem – zejména v oblasti výrobu strojů a zařízení, stejně jako v oblasti výroby stavebních strojů a speciálních vozidel
• Využití jako dodatečné chladicí zařízení v době mimořádné zátěže (letní období) – všude tam, kde není k dispozici voda nebo kde je vybudování trubkového vedení příliš nákladné

Výhody konstrukční řady OKAN od FUNKE

• efektivně nízké náklady v poměru k chladicímu výkonu v kW
• robustní, kompaktní konstrukce s vysokým jakostním standardem
• v nabídce je bohaté dodatečné vybavení a množství různých kombinací
• design lze upravit dle přání zákazníka
• nízké náklady za instalace a provoz
• variabilní montážní poloha
• vysoká dostupnost a dlouhá životnost
• prakticky bezúdržbová

Provozní data

17 konstrukčních velikostí (viz tabulka níže)

• max. chladicí výkon: cca. 6,2 kW/K
• max. provozní teplota: u oleje 120°C u emulze 90°C
• max. provozní tlak: 26 bar
• okolní teplota: -20°C až +40°C
• chladicí síťová plocha: 0,05 až 1,44m²
• pohony ventilátoru: trojfázový motor, stejnosměrný motor, hydromotor

Okan II

Okan III

ALFA LAVAL kompatibilní

APV kompatibilní

ARSOPI kompatibilní

BARRIQUAND kompatibilní

BELL&GOSSETT kompatibilní

CETETHERM kompatibilní

CIAT kompatibilní

CORBLIN kompatibilní

DMS kompatibilní

DONGHWA kompatibilní

FIORINI kompatibilní

FISCHER kompatibilní

FUNKE kompatibilní

GEA kompatibilní

HISAKA kompatibilní

ITT STANDARD kompatibilní

IWAI kompatibilní

KKAPP kompatibilní

KRASHING Ing kompatibilní

MUELLER kompatibilní

NAGEMA kompatibilní

PASILAC kompatibilní

POLARIS kompatibilní

REHEAT kompatibilní

SENTRY Eq kompatibilní

SCHMIDT kompatibilní

SILKEBORG kompatibilní

SONDEX kompatibilní

SORDI kompatibilní

STORK kompatibilní

SWEP kompatibilní

TETRA PAK kompatibilní

THERMALINE kompatibilní

TRANTER kompatibilní

VICARB kompatibilní

Servis

Záruční a pozáruční servisní služby včetně tlakové zkoušky provádí na základě požadavků našich zákazníků tým s oprávněním k této činnosti.Při aplikacích nejrůznějších druhů chemikálií včetně zásad (čpavek), disponujeme prostředky k odsání kyselin z výměníku. Čištění desek se provádí mechanicky v kombinaci s tlakovou vodou resp. v lázni pro chemické čištění desek, pakliže je tento zásah nutný. Servis je možné realizavat buď na místě u zákazníka nebo desky odvést do našeho servisního střediska k dalšímu ošetření.

Kontakt:

Servis provádíme buď u zákazníka nebo v našem servisním centru.





Kompletní servis jednotlivých desek včetně chemického čištění, UV diagnostiky mikrotrhlin, přelepení těsnění včetně případného vytvrzení lepidla ve speciální peci.





Repasujeme celé výměníky včetně případné opravy přítlačných desek, chemického čištění, UV diagnostiky resp. vodíkové diagnostiky po kompletaci výměníku a vystavení protokolů pro účely auditů HACCP.

K rozebírání resp. složení výměníků používáme speciální utahováky, což šetří Váš i náš čas...

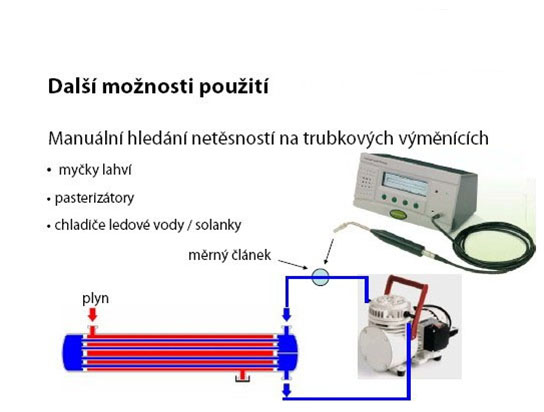

Zkouška těsnosti systému

Chemické čištění desek

Provádíme chemické čištění desek na zásadité resp. kyselé bázi, podle typu a stupně znečištění, včetně následné pasivace v pasivačním roztoku.

Po chemickém čištění lze dále desky elektrolyticky vyleštit.

UV defektoskopie mikrotrhlin jednotlivých desek

Rádi Vám nabídneme moderní ultrafialovou defektoskopii jednotlivých desek výměníku (použitelné pro nádrže, potrubí, armatury apod.) .

Tato rychlá a relativně čistá metoda nejenom odhalí, ale i lokalizuje jakoukoli mikrotrhlinu – včetně povrchové vady materiálu.

Tento servis provádíme buď na místě u zákazníka resp. desky odvezeme do našeho servisního centra a provádíme "v pohodlí" odpovídajícího technického zázemí.

PRŮTOKOVÉ CHEMICKÉ ČIŠTĚNÍ VÝMĚNÍKŮ

Naše mobilní jednotka je speciální proplachovací zařízení určené k čištění chladicích a topných systémů. Ohřívá čisticí kapalinu a zvyšuje tak účinnost čištění, dokáže systém proplachovat s proměnlivou intenzitou i směrem a současně filtruje vyplavené nečistoty hrubým sítkem v plnicím otvoru a jemným filtrem před čerpadlem, čímž se nečistoty do systému již nevrací. Napájení jednotky je 400/230V. Při napájení 230V je ovšem snížen topný výkon na 1/3, a tudíž je nutné počítat se značně delší dobou čištění. Proplachovací zařízení je určené k čištění a proplachování tepelných výměníků, vodovodních rozvodů, lisovacích a vstřikovacích forem, chladičů, čerpadel, kotlů a všech typů chladicích a topných okruhů, kde dochází k zanášení systému usazeninami tvořenými použitým médiem.

Proč čištění chladících a ohřívacích systémů?

Vodní kámen je výborný izolant – vrstva 0,1 mm snižuje účinnost výměníku tepla až o 30 %, tato vrstva kamene naroste v průměrně tvrdé vodě za 6 měsíců, po 12 měsících může být vrstva až 0,5 mm a po 18 měsících již nemusí být čištění účinné.
