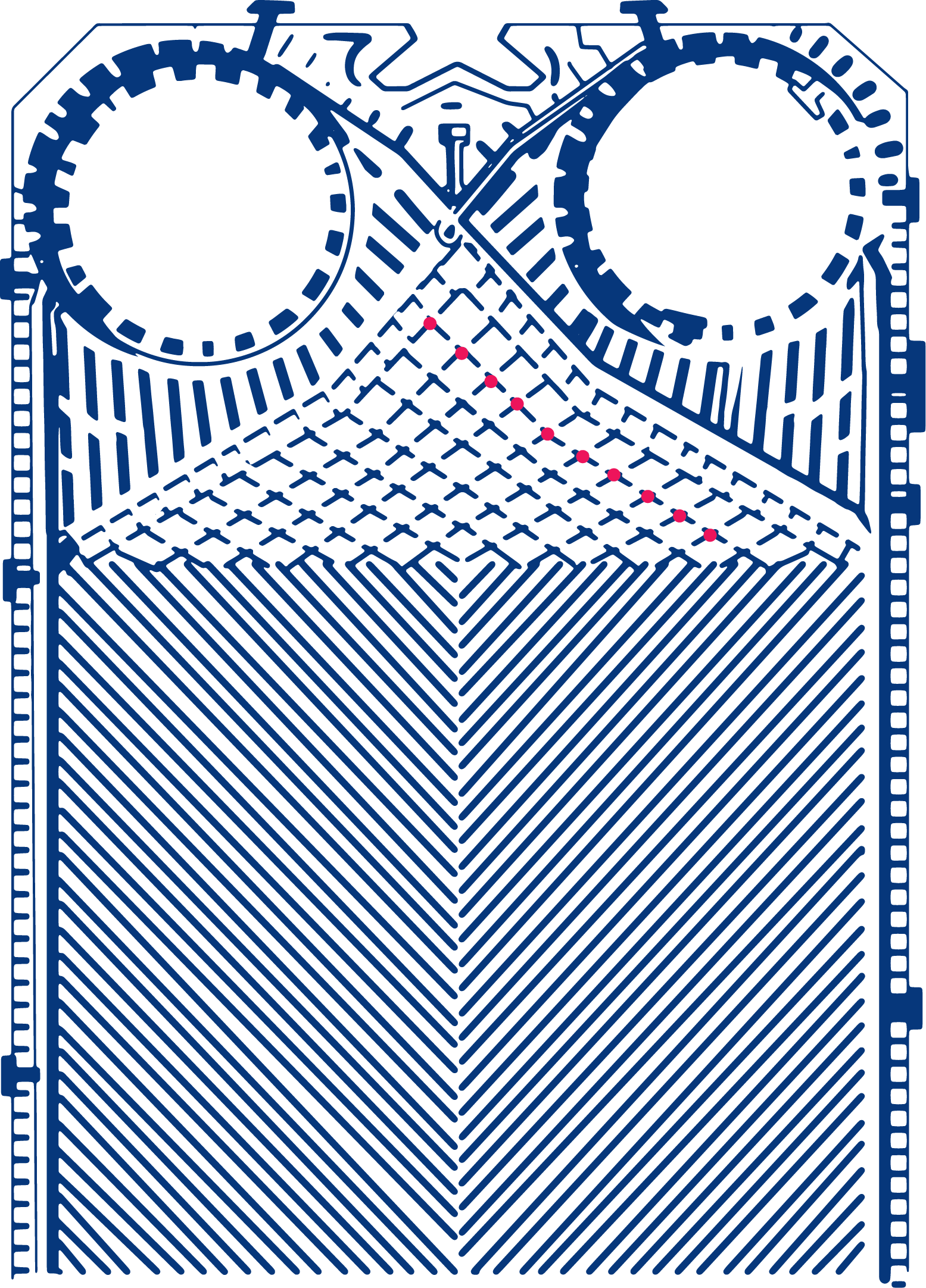

Zerlegbare Plattenwärmetauscher

Warum zerlegbare Plattenwärmetauscher wählen?

1. Einfache Wartung und Reinigung – Durch die zerlegbare Konstruktion lässt sich der Wärmetauscher leicht öffnen, die einzelnen Platten können gereinigt, kontrolliert und bei Bedarf ausgetauscht werden – ganz ohne aufwendige Eingriffe.
2. Flexibilität und Anpassbarkeit – Die Anzahl der Platten kann je nach aktuellen Betriebsanforderungen angepasst werden (z. B. zur Erhöhung oder Änderung der Kapazität).
3. Niedrige Betriebskosten – Einfacher Service bedeutet geringere Wartungskosten im Vergleich zu gelöteten oder geschweißten Wärmetauschern.
4. Hohe Wärmeübertragungseffizienz – Dünne Platten mit optimiertem Profil ermöglichen eine sehr effektive Wärmeübertragung selbst bei kleinen Temperaturdifferenzen.
5. Reparaturfähigkeit – Bei Beschädigung genügt es, nur die betroffene Platte oder Dichtung auszutauschen – ein Komplettwechsel des Wärmetauschers ist nicht notwendig.
6. Breites Anwendungsspektrum – Zerlegbare Plattenwärmetauscher sind ideal für Anwendungen mit wechselnden Medien, Temperaturen oder Betriebsbedingungen – vom Lebensmittelbereich über die Energietechnik bis hin zur chemischen Industrie.
7. Kombinierbarkeit unterschiedlicher Materialien – Je nach Medium (aggressive Chemikalien, Lebensmittel, Wasser, Öle) können Platten- und Dichtungsmaterial individuell gewählt werden.

Welche Angaben benötigen wir von Ihnen?

Für eine präzise Auslegung und Berechnung des Wärmetauschers benötigen wir folgende Angaben:

• Angabe des Mediums auf der Primär- und Sekundärseite (z. B. Wasser / 30 % Ethylenglykol).
• *Ein- und *Austrittstemperatur (°C) sowie *Durchflussmenge (m³/h) auf der Primärseite.
• *Ein- und *Austrittstemperatur (°C) sowie *Durchflussmenge (m³/h) auf der Sekundärseite.
• Gewünschte thermische *Leistung (kW).
• Zulässiger maximaler Druckverlust auf beiden Seiten (kPa) – kann geschätzt werden.
• Maximaler Betriebsdruck (bar) – kann geschätzt werden.
• Gewünschte Wärmetauscher-Reservefläche (%), falls gewünscht.
• Bevorzugte Anschlussgrößen, sofern spezifisch erforderlich.

Von den oben mit (*) gekennzeichneten 7 Parametern sind mindestens 5 für eine exakte Berechnung erforderlich – die übrigen Werte können wir ableiten.

Falls Sie nicht alle diese Angaben vorliegen haben, können wir Ihnen einen ungefähren Vorschlag auf Basis des vorhandenen Geräts unterbreiten. In diesem Fall benötigen wir:

• Gesamtabmessungen der Platten (Höhe und Breite in mm).
• Anzahl der Platten im bestehenden Wärmetauscher.
• Abstand der Anschlüsse, falls gleichbleibend gewünscht.
• Größe der Anschlüsse (z. B. Außengewinde G3/4”), falls beibehalten werden soll.
